Срок поставки - до 60 дней.

Фильтр рукавный с импульсной продувкой и электронным прибором управления, локальный.

Подробности

ГК Пламя специализируется на фильтрации и вытяжке, работаем на рынке РБ с 2007 года. Имеем возможность подобрать, запроектировать и поставить ( включая шеф-монтаж) рукавные фильтры РЦИЭ

По запросу вышлем вам портфолио по РБ и всю информацию для Вашего проекта! Звоните!

Фильтры рукавные циклонные с выносным устройством импульсной продувки и электронным прибором управления типа РЦИЭм, РЦИРЭм (разгрузители) и РЦИЭКм (коррозионностойкие) предназначены для очистки запыленного воздуха и промышленных газов, а так же пылеулавливания технологических продуктов (пыль, опилки, крошка).

Конструкция и комплектация фильтров может быть выполнена в следующих вариантах:

I. Фильтры типа РЦИЭм, РЦИРЭм, РЦИЭКм:

1. Фильтры типа РЦИЭм, РЦИРЭм, РЦИЭКм изготавливаются с конусом или плоским днищем с принудительной выгрузкой, в не взрывозащищенном и взрывозащищенном исполнении с применением взрыворазрядного устройства, устанавливаемого на корпусе фильтра. Фильтры

типа РЦИЭм, РЦИРЭм, РЦИЭКм изготавливаются с продувочной системой, работающей в диапазоне: 0,3 - 0,6 Атм. или 3-6 Атм.

2. Возможны конструктивные изменения аппарата под производственные условия заказчика, т.е.изменение расположения штуцеров, дверей, высоты и диаметра аппарата без изменения исходных технических характеристик.

3. Установки, состоящие из циклона и фильтра, работающие как в паре, так и по отдельности, для производств с большой запыленностью и непрерывным производственным процессом. Циклон, установленный перед фильтром, позволяет снять нагрузку на фильтрующие рукава. Данная конструкция с успехом используется в производстве сухих цинковых белил.

4. Фильтры для химической промышленности и производств с высокими температурами (от 150°С до 260''С) из нержавеющей стали.

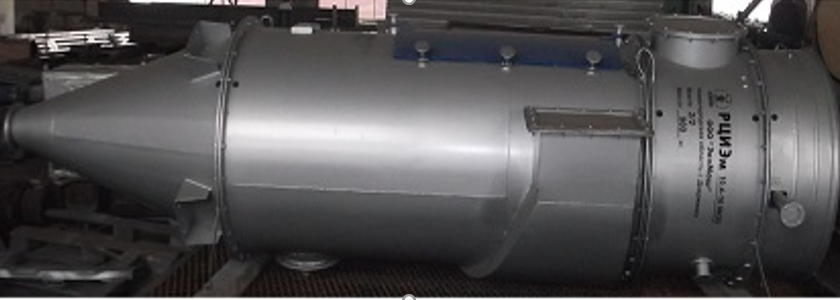

Фильтр с конусом, давление воздуха на продувку рукавов 0,3-0,6 Атм.

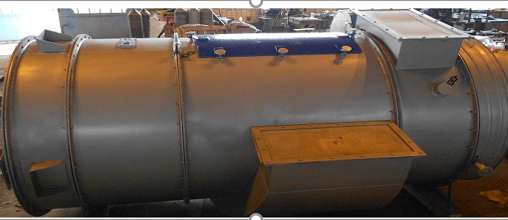

Фильтр с плоским днищем, давление воздуха на продувку рукавов 0,3-0,6 Атм.

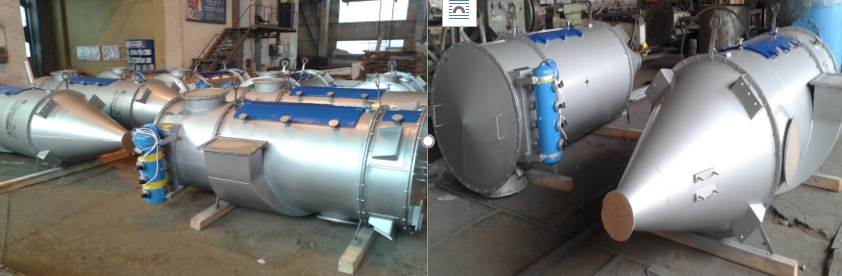

Фильтры с конусом и плоским днищем, давление воздуха на продувку рукавов - 3-6 Атм.

Основные технические характеристики.

Температура окружающей среды:	от минус 35^оС до плюс 40 ^оС
Относительная влажность среды:	не более 75 %
Эффективность очистки:	99,9%
Размеры фильтруемых частиц:	от 5 до 250 мкм
Расход воздуха на продувку рукавов:	1-1.5 м³ на 1м² фильтровальной поверхности в 1 час

Таблица типоразмеров фильтров РЦИЭм, РЦИРЭ, РЦИЭКм

Условное обозначение	Расход воздуха, м³/мин	Площадь поверхности фильтрации, м²	Кол-во рукавов, шт.	Габаритные размеры фильтра с конусом, мм	Габаритные размеры фильтра с плоским днищем, мм
РЦИЭм 40.8-48	326,4	40,8	48	5412х2010х1788	3800х2010х1788
РЦИЭм 31.2-48	249,6	31,2	48	4812х2010х1788	3200х2010х1788
РЦИЭм 23.4-36	187,2	3,4	36	4622х1735х1507	3200х1735х1507
РЦИЭм15.6-24	124,8	15,6	24	4312х1545х1280	3200х1545х1280
РЦИЭм 10.4-16	83,2	10,4	16	4122х1388х1154	3200х1388х1154
РЦИЭм 6.9-16	55,2	6,9	16	3522х1368х1168	2600х1368х1168
РЦИЭм 5.2-8	41,6	5,2	8	3505х1035х910	3200х1035х910
РЦИРЭ 3.9-9	31,2	3,9	9	2380х1415х990	-
РЦИРЭ 1,7-4	13,6	1,7	4	23080х1210х670	-

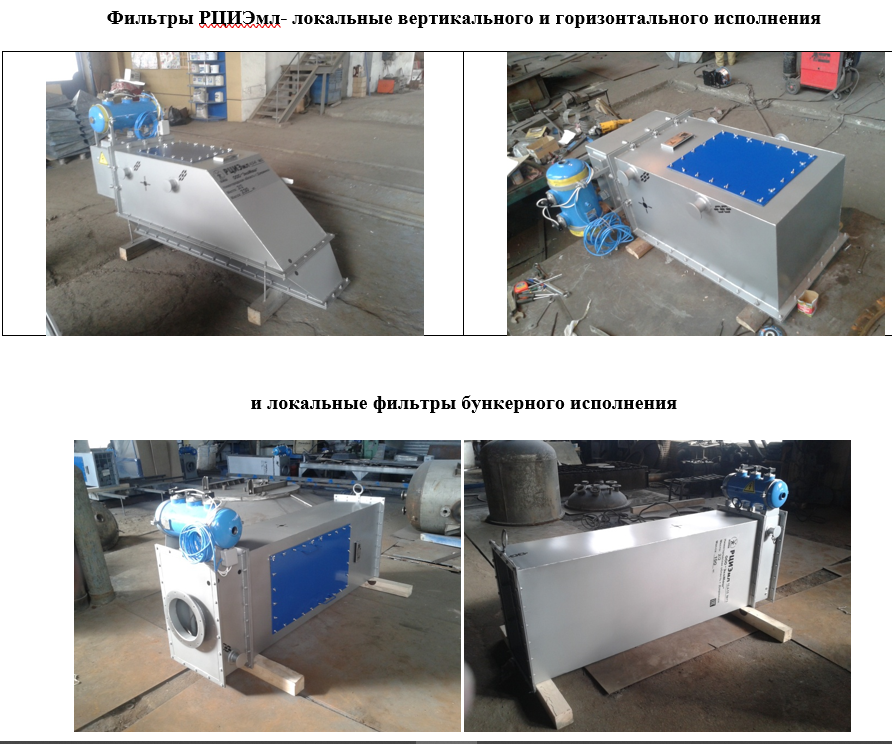

II. Фильтры типа РЦИЭмл-локальные и локальные бункерного исполнения.

1. Локальные фильтры, изготавливаются как круглой, так и квадратной формы, без днища и без бокового тангенциального (улиткой) входа запыленного воздуха. Данные фильтры с успехом используются на конвейерах, пневмотранспорте, дробилках, нориях и т.д.

2. На силосах и бункерах используются фильтры вертикального исполнения, как с вентилятором, так и без него, в зависимости от производственной необходимости.

3. Фильтры квадратной формы изготавливаются в двух исполнениях: для вертикального монтажа и для горизонтального монтажа.

4. Во всех исполнениях локальных фильтров, на крышке фильтра, устанавливается вентилятор высокого или среднего давления.

5. Фильтры квадратной формы содержат плоские фильтрующие элементы, делающие фильтр более компактным и производительным.

6. Регенерация во всех локальных фильтрах производится коротким импульсом сжатого воздуха, поступающего на продувку рукавов 3-6 Атм. из ресивера со встроенными в него клапанами под управлением контроллера рукавного фильтра.

7. Указанная в таблице (ниже) типоразмерная линейка фильтров не является неизменной.

Конструктивное исполнение локальных фильтров, габаритные размеры под заданную производительность фильтра и по согласованию с заказчиком может быть выполнена применительно к условиям монтажа, на тот или иной объект (нориях, ленточных конвейерах, силосах, бункерах, пневмотранспорте, дробилках, дозаторах), в том числе с использованием соединительных переходников.

Таблица типоразмеров фильтров РЦИЭмл

Условное обозначение	Производи- тельность, м³/час	Площадь поверхности фильтрации, м²	Кол-во рукавов шт.	Длина рукава, мм	Габаритные размеры фильтра горизонтального монтажа, мм (ДхВхШ)	Габаритные размеры фильтра вертикального монтажа, мм (ДхВхШ)
РЦИЭмл 1,6-2	770	1,6	2	1000	1510х610х300	2060х610х300
РЦИЭмл 2,1-2	1000	2,1	2	1300	1810х610х300	2360х610х300
РЦИЭмл 2,4-2	1150	2,4	2	1500	2010х610х300	2560х610х300
РЦИЭмл 3,2-4	1540	3,2	4	1000	1510х610х500	2060х610х500
РЦИЭмл 4,1-4	1970	4,1	4	1300	1800х610х500	2360х610х500
РЦИЭмл 4,8-4	2300	4,8	4	1500	2010х610х500	2560х610х500
РЦИЭмл 4,8-6	2300	4,8	6	1000	1510х610х700	2060х610х700
РЦИЭмл 6,2-6	2970	6,2	6	1300	1810х610х700	2360х610х700
РЦИЭмл 7,2-6	3500	7,2	6	1500	2010х610х700	2560х610х700

Техническая характеристика РЦИЭм, РЦИРЭм.

Тип фильтра:		1. Рукавный циклонный с выносным устройством импульсной продувки (давление на продувку 0,3-0,6 Атм) от общего ресивера V=1м3. 2. Рукавный циклонный с выносным ресивером (давление на продувку 3,0-6,0 Атм).
Назначение		Для очистки запыленного воздуха на предприятиях по хранению, переработки и использованию сырья в агропромышленном комплексе и других отраслях промышленности, где требуется сухая очистка запыленных газов.
Тип фильтровальной ткани		Полотно полиэфирное иглопробивное фильтровальное из отечественной или импортной ткани. По согласованию с заказчиком может применяться фильтрующий материал с разной поверхностной обработкой (температуростойкой, кислотощелочностойкой, антистатической, масло и водоотталкивающей). В зависимости от применяемого фильтрующего материала могут меняться следующие технические показатели фильтра: - удельная нагрузка на ткань по воздуху м3/м2 в мин.; - объем очищаемого воздуха (газа) м3 в мин.
Количество рукавов		4 - 48
Наименование показателей			Параметры
Площадь поверхности фильтрации, м2			1,7-40,8
Температура очищаемого воздуха, ^оС,			от - 40 до + 150
Температура окружающей среды, ^оС,			от - 40 до + 40
Относительная влажность среды, % не более			75
Сопротивление фильтра, кПа (кгс/см2) , не более			2,0 (0,02)
Подсос воздуха ,% не более			5
Рабочее давление	Максимально избыточное давление, МПа (кгс/см2)		0,06(0,6)
	Разрежение, МПа(кгс/см2)		0,01 (0,1)
Удельная нагрузка на ткань по газу, м3/м2мин, не более			6
Массовая концентрация пыли: на входе фильтр, г/м3, не более на выходе, г/м3, не более			30 0,002
Размер пылевых частиц , мкм.			2,5-250
Эффективность очистки, %, не более			99,9
Установленный срок службы, лет, не менее			10
1. Режим продувки: Давление воздуха, МПа, (кгс/см2) - Расход воздуха на продувку, м3/м2час (т.е. на 1м2 фильтрующей поверхности) - Длительность паузы между электрическими импульсами, с - Продолжительность электрического импульса, с 2. Режим продувки: Давление воздуха, МПа, (кгс/см2) - Расход воздуха на продувку, м3/м2час (т.е. на 1м2 фильтрующей поверхности) - Длительность паузы между электрическими импульсами, с - Продолжительность электрического импульса, с Категория помещения			0,03…0,06 (0,3…0,6) 1 - 1,5 5-20 0,08-0,16 0,3...0,6 (3,0...6,0) 0,4-1,0 6-180 0,1-0,2 В IIа по ПУЭ Б по НПБ 105-95
рабочая среда			запыленный воздух (газ)

Техническая характеристика на фильтр РЦИЭмл (локальный)

Тип фильтра:		Рукавный локальный с выносным ресивером (давление на продувку 3,0-6,0 Атм).
Назначение		Для очистки запыленного воздуха на предприятиях по хранению, переработки и использованию сырья в агропромышленном комплексе и других отраслях промышленности, где требуется сухая очистка запыленных газов.
Тип фильтровальной ткани		Полотно полиэфирное иглопробивное фильтровальное
Количество рукавов		N
Наименование показателей			Параметры
Площадь поверхности фильтрации, м2			F
Температура запыленного воздуха, ^оС, не более			150
Относительная влажность среды, % не более			75
Сопротивление фильтра, кПа (кгс/см2) , не более			2,0 (0,02)
Подсос воздуха ,% не более			5
Рабочее давление	Максимально избыточное давление, МПа (кгс/см2)		0,06 (0,6)
	Разрежение, МПа(кгс/см2)		0,01 (0,1)
Удельная нагрузка на ткань по газу, м3/м2мин, не более			6
Массовая концентрация пыли: на входе фильтр, г/м3, не более на выходе, г/м3, не более			20 0,002
Размер пылевых частиц , мкм.			2,5-250
Эффективность очистки, %, не более			99,9
Установленный срок службы, лет, не менее			10
Режим продувки: Давление воздуха, МПа, (кгс/см2) - Расход воздуха на продувку, м3/м2час, (т.е. на 1м2 фильтрующей поверхности) - Длительность паузы между электрическими импульсами, с - Продолжительность электрического импульса, с Категория помещения			0,3...0,6 (3,0...6,0) 0,4-1,0 6-180 0,08 - 0,2 В IIа по ПУЭ Б по НПБ 105-95

ПРИМЕНЕНИЕ В ФИЛЬТРАХ РЦИЭм СИСТЕМЫ РЕГЕНЕРАЦИИ

1. Давление продувочного воздуха в диапазоне 0,3 ÷ 0,6 атм.

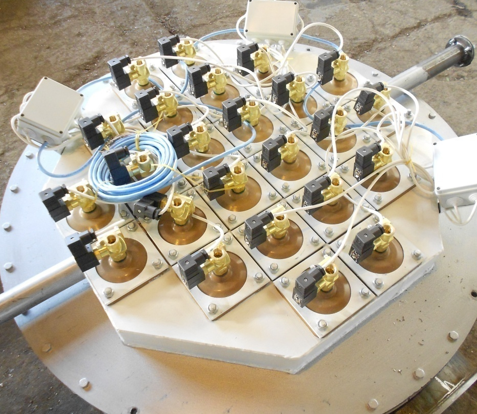

В данном случае применяется система продувки по принципу один клапан - один фильтрующий рукав. Как правило воздух для продувки подается от ресивера V=1 м³.

При этом клапанная группа монтируется над камерой чистого воздуха, под легкой крышкой. Устанавливаются мембранные клапана (производство Япония), которые отличаются высоким качеством и производительностью.
Гарантия безотказности клапана 3 миллиона выхлопов.

2. Давление продувочного воздуха в диапазоне 3 ÷ 6 Атм.

В данном случае поставляемые нами фильтры комплектуются выносными ресиверами со встроенными мембранными клапанами или поршневыми клапанами. Ресиверы устанавливаются с наружи фильтров и соединяются с продувочными трубами через быстросъёмное соединение КЛАМП. Сжатый воздух от компрессора подается в ресивер через фильтр осушки воздуха.

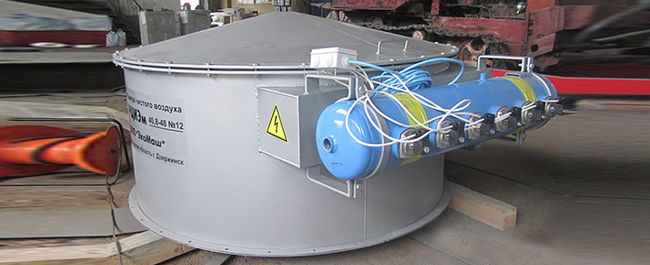

Ресивер со встроенными мембранными клапанами на 3÷6 атм.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Фильтры применяются в различных отраслях промышленности для защиты окружающей среды от загрязнений, уменьшения потерь производимого продукта и создания нормальных условий труда в рабочих зонах в соответствии с требованиями ПДК: зерноперерабатывающей, кондитерской, комбикорма, пищевых концентратов, пивобезалкогольной, спиртовой, табачной, химической, нефтехимической, производстве строительных материалов, металлургической, ткацкой, ТЭЦ, асбоцементной, добывающей и др.

Выносное устройство импульсной продувки является более надежным в эксплуатации, более удобным в обслуживании.

Преимуществом фильтров является одновременное использование свойств циклона и фильтра. Эффект циклона снижает нагрузку на фильтрующий материал до 40% объема очищаемого воздуха (газа).

Очищаемый воздух входит в корпус фильтра по касательной и закручивается по корпусу, тяжелые частицы оседают, а мелкие частицы улавливаются фильтрующими рукавами.

Применение широкого диапазона фильтрующих материалов ( по желанию заказчика) позволяет эффективно очищать воздух (газ) от любых видов пыли. Очистка фильтрующих рукавов производится автоматически, встряхиванием с помощью импульсов сжатого воздуха, которые регулируются прибором.

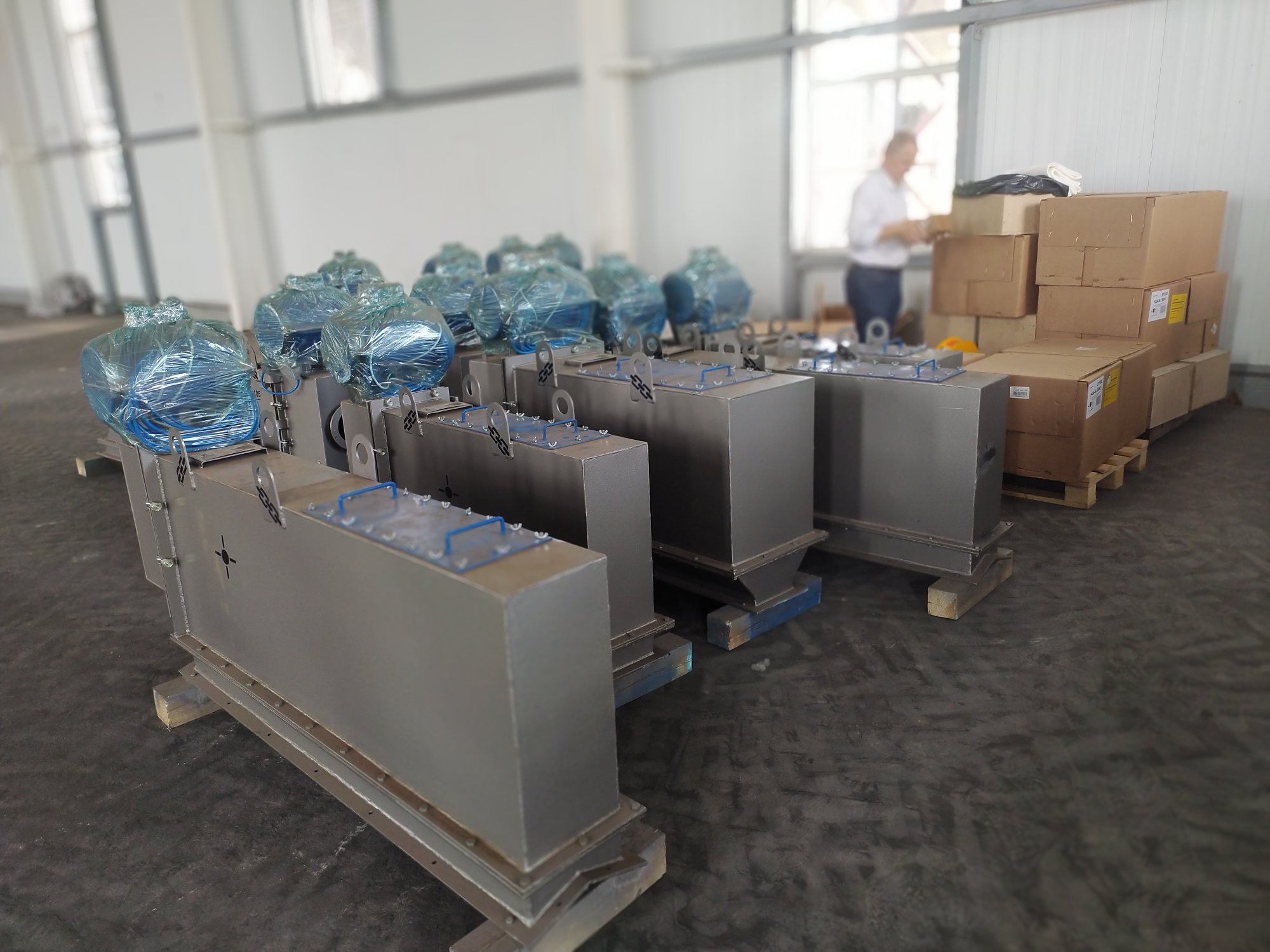

Фильтр рукавный с импульсной продувкой и электронным прибором управления, локальный.
Фильтр разделен перегородкой на две камеры - камеру чистого воздуха и камеру запыленного воздуха.
К камере чистого воздуха крепится выносной ресивер со встроенными клапанами.

Локальные фильтры, изготавливаются как круглой, так и квадратной формы, без днища и без бокового тангенциального (улиткой) входа воздуха. Данные фильтры с успехом используются на силосах, конвейерах, бункерах, пневмотранспорте, дробилках, дозаторах и т.д.

Фильтры квадратной формы изготавливаются в двух исполнениях: для вертикального монтажа и для горизонтального монтажа.

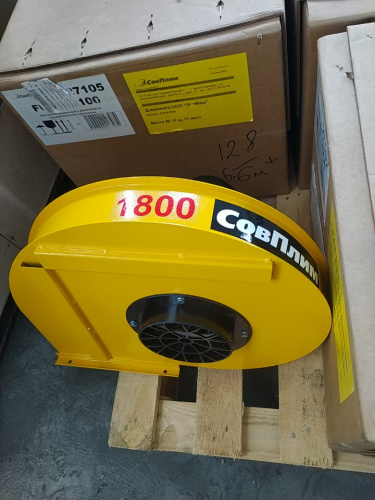

Во всех исполнениях локальных фильтров, на крышке фильтра, устанавливается вентилятор высокого или среднего давления.

Фильтры квадратной формы содержат плоские фильтрующие элементы, делающие фильтр более компактным и производительным.

Регенерация во всех локальных фильтрах производится коротким импульсом сжатого воздуха, поступающего на продувку из ресивера со встроенными в него клапанами под управлением контроллера рукавного фильтра.

Размеры и производительность фильтров могут изменяться в соответствии с производственной необходимостью заказчика.
