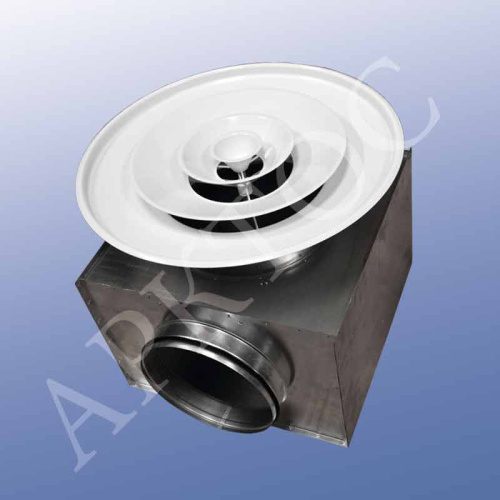

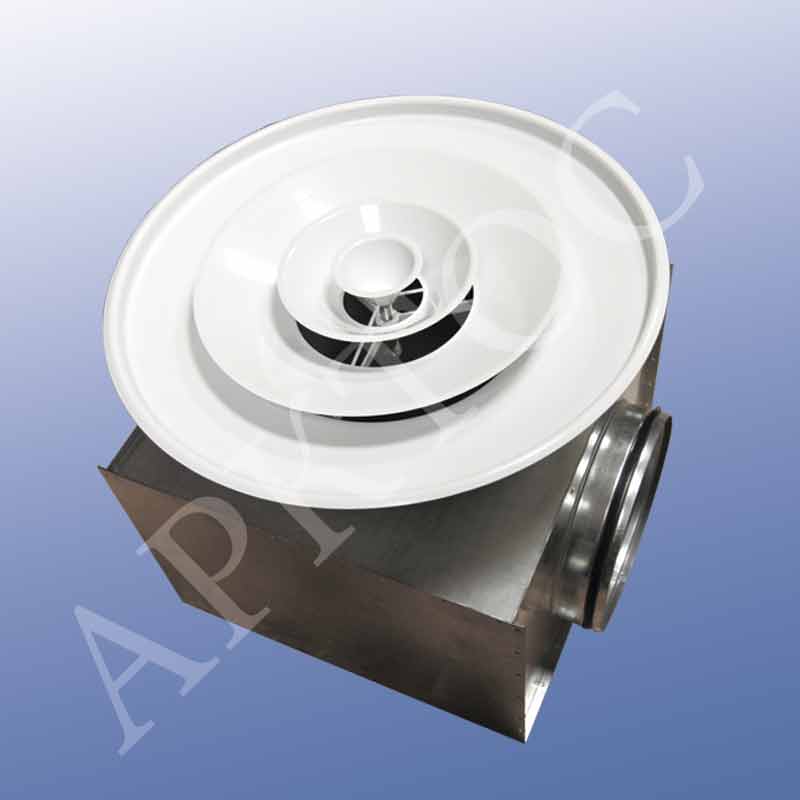

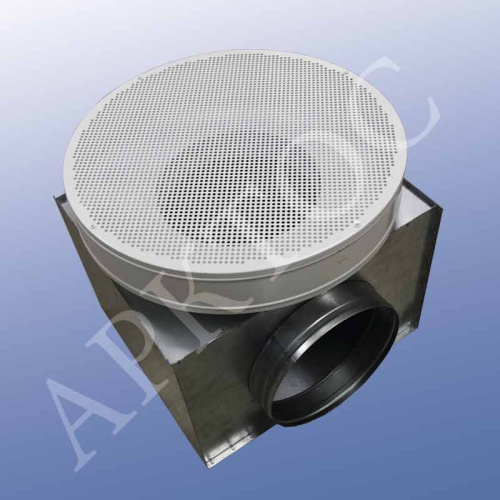

Конические диффузоры ДКУ, ДКК, 1ДКФ, 2ДКФ и воздухораспределители панельные перфорированные 3СПП, 3СКП с камерами статического давления 4КСД, 4КСДР, 4КСК, 4КСКР

Камеры статического давления 4КСД, 4КСДР, 4КСК, 4КСКР являются универсальными, так как их можно использовать с любыми воздухораспределителями, имеющими круглые входные патрубки. Такими изделиями являются: диффузоры конические ДКУ, ДКК, 1ДКФ, 2ДКФ; воздухораспределители панельные перфорированные 3СПП, 3СКП; диффузоры пластиковые ДПУ-М, ДПУ-К, ДПУ-В, ДПУ-С; диффузоры закручивающие 1ДПЗ, 1ДКЗ, 2ДПЗ М, 2ДКЗ М; диффузоры ДКП; диффузоры вихревые ДКВ; воздухораспределители сопловые 3СДК; воздухораспределители сопловые многоконусные SMK; диффузоры ДИН.

Камеры статического давления обеспечивают:
– равномерное истечение воздушного потока по сечению воздухораспределителей;
– снижение шума, приходящего по сети к воздухораспределителю;
– удобство монтажа воздухораспределителей.

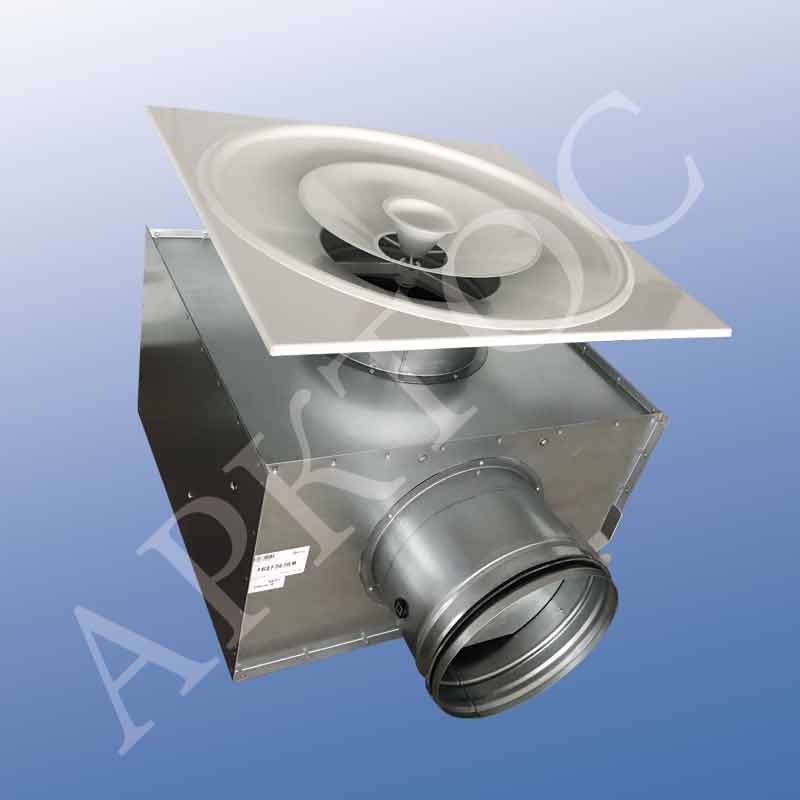

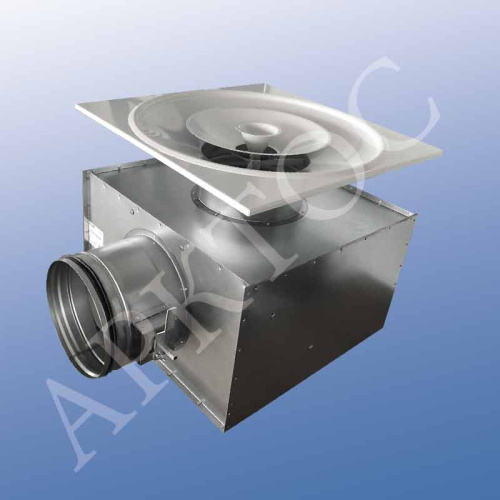

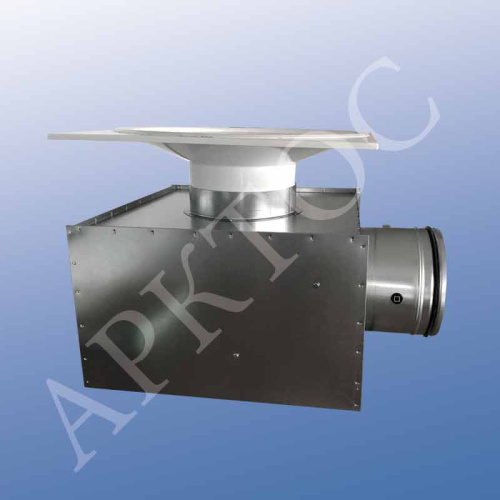

Данные камеры статического давления представляют собой короб с боковым подводящим патрубком и круглым выходным патрубком, к которому монтируется воздухораспределитель. Патрубки расположены под углом 90° друг относительно друга. Типоразмерный ряд позволяет при определённом диаметре подводящего патрубка выбрать камеру с различными диаметрами выходного патрубка. Изготавливаются два вида камер статического давления: 4КСД – прямоугольная камера, 4КСК – круглая камера.

Для регулирования расхода воздуха камеры статического давления 4КСДР, 4КСКР оснащены регулирующим устройством, которое устанавливается во входном патрубке.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4 – 6 дБ.

Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6 – 8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности при температуре ниже точки росы.

Герметичность соединения входного патрубка камеры статического давления с воздуховодом обеспечивается резиновым уплотнением.

Монтаж камеры статического давления – потолочный. Камера монтируется в полости подшивного потолка или в открытом пространстве. Крепление 4КСД, 4КСДР, 4КСК, 4КСКР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после крепления 4КСД, 4КСДР.

Камеры статического давления выполнены: 4КСД, 4КСДР – из оцинкованной листовой стали без покрытия; 4 КСК, 4КСКР – из листовой стали с покрытием, покрытие производится методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.
