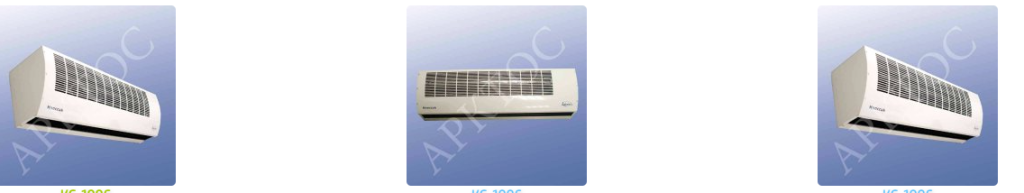

воздушно-тепловые завесы Классик Арктос

	“Классик-1000”	“Классик-1009”	“Классик-1512”	“Классик-2011”
	“Классик-1003”	“Классик-1500”	“Классик-2000”	“Классик-2015”
	“Классик-1004”	“Классик-1504”	“Классик-2004”	“Классик-2018”
	“Классик-1006”	“Классик-1506”	“Классик-2009”

Конструкция:
Завеса состоит из тангенциального вентилятора, оребрённых трубчатых нагревательных элементов из нержавеющей стали (для завес с электрическим источником нагрева) или медно-алюминиевого оребрённого водяного теплообменника, защищённого от загрязнения воздушным фильтром (для завес с водяным источником нагрева), элементов автоматики и воздуховыпускной решётки, установленных в металлическом корпусе с полимерным покрытием.
Завесы с электрическим источником нагрева оснащаются термостатом капиллярным с температурой срабатывания 120ºС для защиты от перегрева и ручным перезапуском.

Управление:
Завесы с электрическим источником нагрева имеют два варианта исполнения:

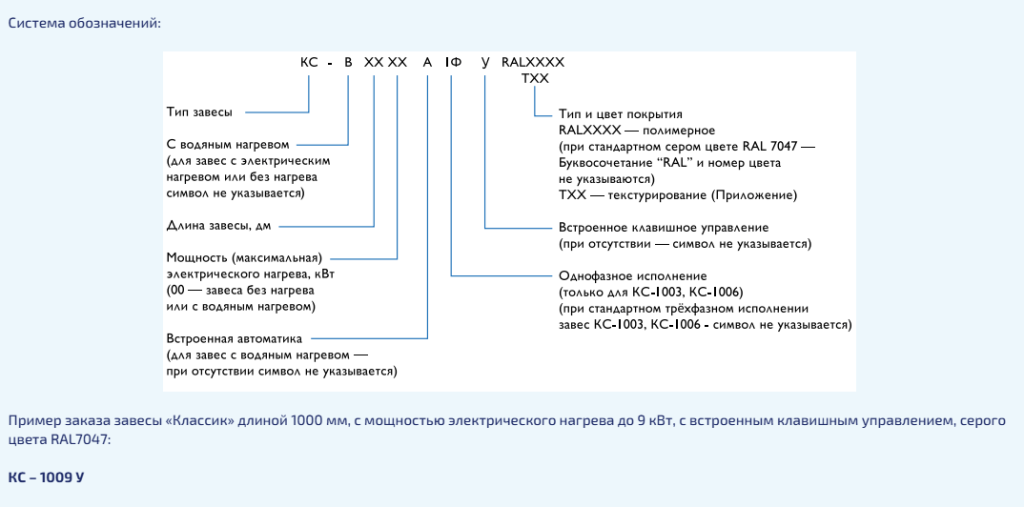

– КС-ХХХХ – без управления;
– КС-ХХХХ У – со встроенным управлением.
Переключение режимов для завесы КС-ХХХХ осуществляется двумя способами:
– без пульта управления перестановкой технологической перемычки (ТП), расположенной под крышкой завесы на шасси с электрооборудованием;
– выносным пультом управления (RCU – AE).
Внимание! Для завес КС-ХХХХ без управления на заводе-изготовителе стандартно устанавливаются перемычки, обеспечивающие следующие режимы:
– для КС без нагревателей – режим IV;
– для КС с нагревателями – режим VI.
Перестановка технологической перемычки обеспечивает все возможные режимы работы завесы. Исключение составляет завеса КС-2015, для которой режим III заблокирован во избежание перегрева.
Выносной пульт управления позволяет реализовать все режимы работы завесы. Для подключения пульта RCU – AE необходимо снять технологическую перемычку и выполнить коммутацию в соответствии со схемой, приведенной в паспорте на изделие. Схемы подключения нескольких завес с управлением от одного пульта (до 4-х завес КС-10ХХ, КС-15ХХ и до 2-х завес КС-20ХХ) также приводятся в паспорте на изделие.
Завесы со встроенным управлением (КС-ХХХХ У) имеют один (для завес без нагрева) или два (для завес с нагревом) 3-х позиционных клавишных переключателя, расположенных на корпусе.
Технические характеристики завес сохраняются вне зависимости от наличия или отсутствия встроенного управления.

Внимание! Подключение выносного пульта управления к завесам КС-ХХХХ У недопустимо.

Монтаж завес:
Завесы устанавливаются горизонтально на стене под потолком, или вертикально на стене. При необходимости изделия могут монтироваться в ряд вплотную друг к другу, защищая более широкие (высокие) проёмы.
При вертикальной установке рекомендуемая ширина проёма составляет 3,0-3,5 метра при односторонней установке и 6-7 метров при установке с двух сторон. При этом суммарная высота колонны должна быть не более 3,5 метров.
Электрические схемы подключения завес приведены в паспорте изделия.
