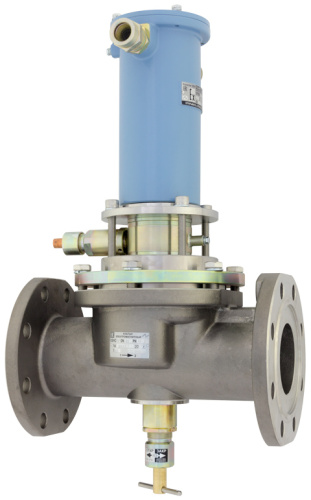

лапаны СЕНС DN(15 .. 100)PN25-В(-НО)


Применение
Предназначены для работы в качестве запорного устройства с дистанционным электрическим и местным ручным управлением потоками жидких, в т. ч. вязких сред в трубопроводах. Имеется положительный опыт эксплуатации на литоле.

Применяются в стационарных технологических системах, задействованных при переработке нефти, производстве ГСМ, лакокрасочных материалов, подаче топлива на горелки.

Преимущественное применение:

товарная нефть
темные нефтепродукты
попутный нефтяной газ с содержанием сероводорода не более 6% (только в исп. -НО); и т. п.
Особенности
местный световой указатель положения затвора
арктическое исполнение от -60 °C
датчик конечных положений затвора (для DN25 .. 100)
исполнение для температур рабочей среды до 200°C
Все технические характеристики
Дополнительный датчик конечных положений затвора СЕНС-ДКП
Предназначен для определения крайних положений («открыт» / «закрыт») затвора электромагнитного клапана без подачи напряжения питания на его привод.

Размещается во взрывозащищённом корпусе с присоединительным штуцером, внутри которого находятся винтовые клеммные зажимы для подключения. Через корпус датчика проходит шток, связывающий подвижный сердечник соленоида электромагнитного привода и затвор клапана.

Схема управления датчика построена на микроконтроллере, который определяет положение штока, жёстко связанного с подвижным затвором клапана, и выдаёт сигналы на два твердотельных реле с одним общим контактом. В положениях затвора клапана «открыт» или «закрыт» – замкнуты общий контакт и контакт реле, соответствующего текущему положению. Схема датчика положений показана на рисунке.

Клапан закрыт: «К1» и «Общий» замкнуты, «К2» и «Общий» разомкнуты.

Клапан открыт: «К1» и «Общий» разомкнуты, «К2» и «Общий» замкнуты.

Цепи питания и сигнализации датчика положений гальванически развязаны.

Схема подключения дополнительного датчика конечных положений затвора СЕНС-ДКП
Технические характеристики датчика конечных положений затвора СЕНС-ДКП
Параметры электропитания:    напряжение питания, В    от 10 до 36
потребляемая мощность, Вт, не более    0,5
Коммутационные параметры реле:    тип выхода    сухой контакт
коммутируемое напряжение (AC/DC), В, не более    60
коммутируемый постоянный ток (эффективное значение переменного тока), мА, не более    100
максимальное сопротивление замкнутых контактов, Ом    2
максимальный ток утечки на разомкнутых контактах при напряжении 60 В, мкА    4
Параметры кабеля для подключения:    сечение проводников, мм²    от 0,15 до 1,5
диаметр кабеля по изоляции, мм    от 5 до 12
Температура окружающей среды, ℃    от -50 до +60
Маркировка взрывозащиты    1Ex d IIC T4 Gb Х
Патент на изобретение №2388953.
